前工程から各特性検査を経て分類にまで至る、一連の自動化ラインの構築が可能です。

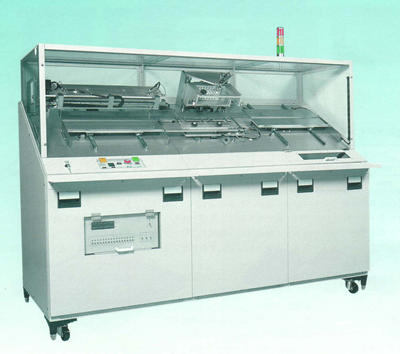

パワーモジュール用搬送機

パワーモジュール用搬送機

多品種のパワーデバイス(パワーモジュール)に対応

IGBT・IPM・P-MOS FET・DIODE 等のパワーデバイスは時代の要求により高電圧、大電流といった大型化が図られてきました。さらにそれらは複合化され、その性能、形態、形状は多様化してきています。  ここに紹介するパワーモジュール搬送機は、これらの素子(Power Module Device)を対象として開発された装置です。ローダー、アンローダーを有し、搬送・計測・良否分類を行うもので、交換可能な大電力用コンタクトカセットを使用することにより 多品種にわたった対応をこの1台で可能にさせた装置です。

生産ラインに受け入れ検査にと、目的に応じたテストシステムが簡単に構成することができ、まさに多品種生産に必要なアイテムといえるでしょう。

◇主な仕様

適応デバイス寸法 概略 W:30~150mm  D:30~95mm  H:20~50mm
デバイスの供給・収納 パレット整列
テストステージ数 2ステージ
分類数 良、不良の2分類
(不良は専用トレイに整列収納)
外形寸法 幅2460×奥行860×高さ1560mm
オプション ローダー・アンローダー自動エレベーション機構
コンタクトカセット デバイスの形状に応じて設計、製作いたします。

※本仕様は一例です。詳細はお問い合わせください。
