モジュールとしてパッケージングされたパワーデバイスを測定する動特性検査装置です。

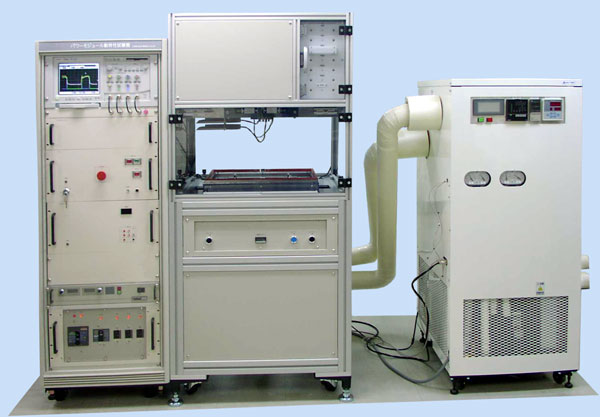

パワ-モジュ-ル動特性検査装置(加熱/冷却用チャンバー付き)

パワ-モジュ-ル動特性検査装置(加熱/冷却用チャンバー付き)

パワ-モジュ-ル動特性検査装置(加熱/冷却用チャンバー付き)

1台でスイッチングタイム、VCE(SUS)、負荷短絡測定を実現
高温/低温環境下での動特性(AC特性)測定に最適
コペル電子独自のノウハウにより低Ls測定が可能

◇主な仕様

対象素子 N-Ch IGBT/IPM/P-MOS FET Diode
SW TIME VCC:1000V IC:1000A VG:±20V
VCE(SUS) VCC:1000V IC:2000A VG:±20V
VCE(SUS): 2500V
負荷短絡 VCC:1000V IC:5000A VG:±20V
インダクタンス L:3μH~1mH
波形取得 D.S.O.
温度設定範囲 -40℃~+150℃

※本仕様は一例です。詳細はお問い合わせください。

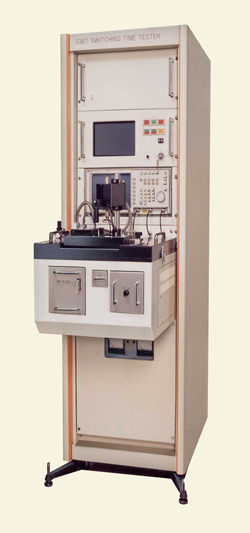

パワ-モジュ-ル動特性測定器

パワ-モジュ-ル動特性測定器

パワ-モジュ-ル動特性測定器

1台でスイッチングタイム、VCE(SUS)、負荷短絡測定を実現
低インダクタンス切替器内蔵

◇主な仕様

対象素子 N-Ch IGBT/IPM/P-MOS FET Diode
SW TIME VCC:1000V IC:1000A VG:±20V
VCE(SUS) VCC:1000V IC:2000A VG:±20V
VCE(SUS): 2500V
負荷短絡 VCC:1000V IC:5000A VG:±20V
インダクタンス L:3μH~1mH
波形取得 D.S.O.
温度設定範囲 -40℃~+150℃

※本仕様は一例です。詳細はお問い合わせください。
